一、概述

XMT*618T 系列智能數顯時間溫度調節儀為智能型雙排三位顯示儀表，分別顯示溫度測量值和運行時間倒計時；儀表可多種信號輸入，并提供多種時間控制方式選擇，儀表三鍵操作，采用二位式、PID 控制；參數設置簡易，輸入信息方便等功能，廣泛應用于機械、化工、陶瓷、輕工、冶金、石化，熱處理等行業的溫度自動控制系統。

二、技術參數

1、測量誤差：±0.5%F·S±1 字，附加冷端補償誤差≤±2℃
2、輸入類型(可選)：CU50(-50～150)、PT100（-99～600）、K（-30～999）、E（-30～700）、J（-30～900）、T（-99～400）
3、繼電器輸出(無源)觸點容量： AC220V 5A(阻性負載) 周期2～120 秒可調
4、時間范圍：0～999 秒或0～999 分（可選）
5、固態繼電器驅動信號：電流≥15mA 空載電壓≥9V，周期約2S
6、工作電源：AC85～242V，50/60Hz 功耗＜3W
7、工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

二、儀表面板介紹

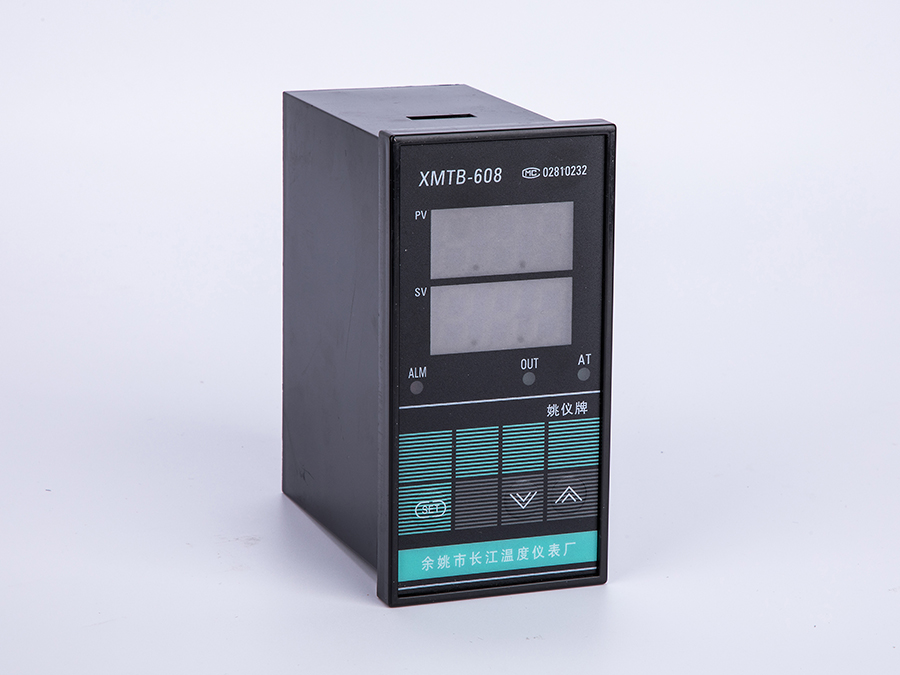

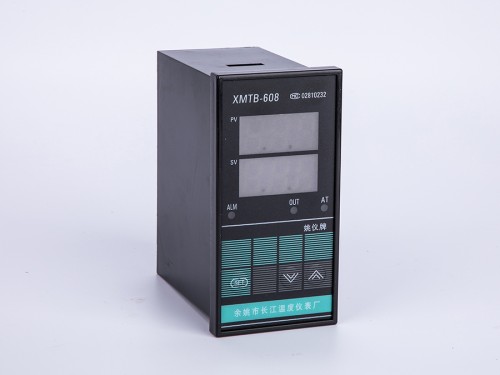

1、儀表面板（參考）

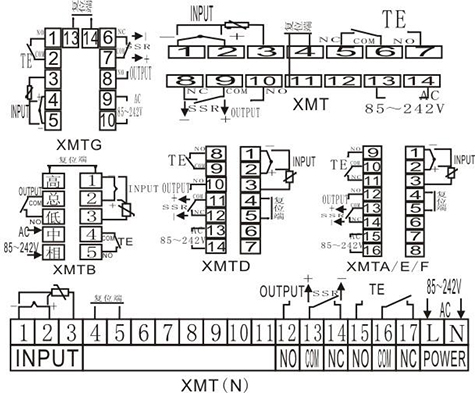

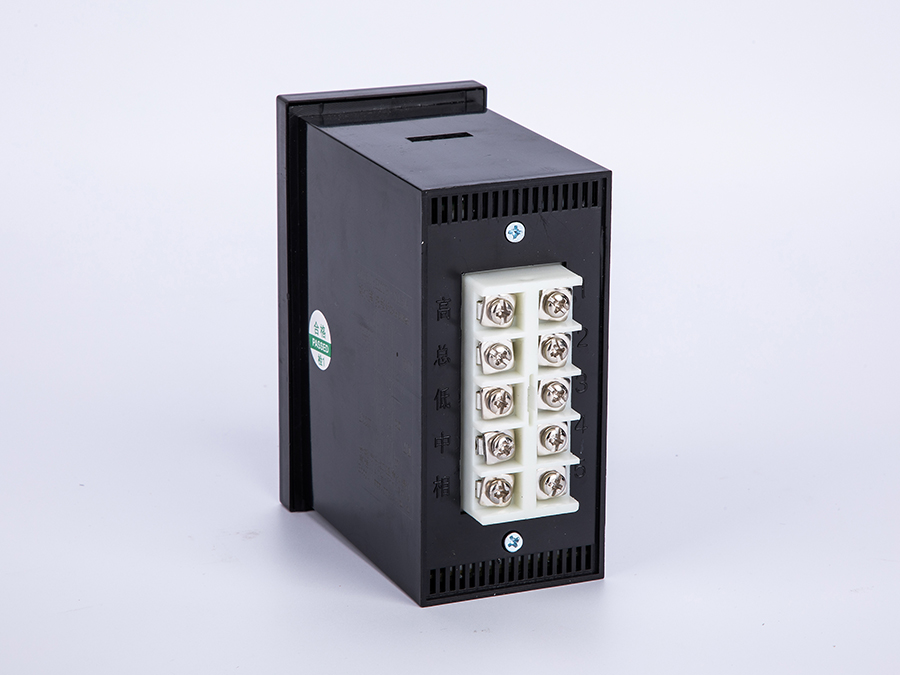

2、儀表接線（參考）
★儀表具體接線以儀表外殼上接線圖為準

四、產品型號定義

XMT □—6 □ 8 T
        1    2 3 4 5

1:為外型尺寸標號
空: 160×80×85    開孔156×76     A: 96×96×80     開孔92×92
D: 72×72×80     開孔68×68     E: 48×96×75   開孔44×92
F: 96×48×75     開孔92×44      G:48×48×110   開孔44×44
S: 80×160×85      開孔76×156     B：60×120×90   開孔56×156
L: 標準35mmDIN 導軌安裝     C：80×120×35    壁掛式安裝

2: 操作顯示方式：‘6’三鍵輕觸開關設定，雙排三位數字顯示，PID 控制

3: 為附加報警：
‘1’ 無報警但有一組時間控制輸出； ‘5’ 無報警但有一組時間控制蜂鳴器輸出

4：輸入信號類型: ‘8’輸入信號自由互換（暫無電壓、電流信號輸入）

5：后綴T：時間控制功能

五、內部參數

表5-1

序號		提示符	名稱	設定范圍	說明	出廠值
一級菜單	0		溫度設定值	由 、決定	按▲鍵3 秒直接可修改設定值	隨機
	1		時間設定	0～999	按▲鍵3 秒直接可修改設定值	隨機
二級菜單	2		溫度上限報警	0~100	超過報警點時有觸點轉換輸出，同時報警燈亮（有報警功能時才有觸點轉換輸出），報警功能在＝0 時有意義。	隨機
	3		測量誤差修正	-20.0~20.0	測量值可以通過此項值加或減修正	0
	4		比例帶	0~99.9~200	其決定了系統比例增益的大小, 越大,比例的作用越小,過沖越小,但太大會增加升溫時間；設置=0，儀表轉為二位式控制狀態	15.0
	5		積分時間	0～999	設定積分時間，以解除比例控制所發生之殘余偏差,太大會延緩系統達到平衡的時間, 太小會產生波動。	240
	6		微分時間	0～200	設定微分時間，以防止輸出的波動, 提高控制的穩定性。	30
	7		控制周期	2～120S	出廠時SSR為2秒；繼電器為10 秒	10
	8		主控回差	0.1～50.0	只有在二位式控制時才有意義	1.0
	9		自整定參數	/	—關閉自整定功能； —開啟自整定功能 選擇后只對儀表在該工作狀況下進行一次自整定后，即自動改回	0
	10		電子鎖	0~50	＝0 時，可修改所有參數	0
三級菜單	11		電子鎖	0～50	＝0 時，可修改所有參數	0
	12		輸入類型	－	CU50（ ）、PT100（ ）、K（ ）、E（ ）、J（ ）、T（ ）；
	13		系統功能選擇	0～1	＝0 時加熱控制； ＝1 時制冷控制	0
	14		量程下限	起點到	—	隨機
	15		量程上限	到滿量程
