一、概述:

XMT*918T 智能溫度調節儀，具有熱電阻、熱電偶等多種信號自由輸入；主控方式有二位式、PID 兩種，另外還帶有時間功能，計時單位時分、分秒可調；在各種不同的系統上，經儀表自整定的參數大多數能得到滿意的控制效果，具有無超調，抗擾動性強等特點，廣泛應用于機械、化工、陶瓷、輕工、冶金、石化，熱處理等行業的溫度自動控制系統。

二、主要技術指標

◆ 輸入類型：CU50（-50.0～150.0）；PT100（-199.8～600.0）；K（-30.0～1300）；E（-30.0～700.0）；J（-30.0～900.0）；T（-199.8～400.0）；S（-30～1600）
◆ 基本誤差： ±0.5%F.S±1 個字
◆ 冷端補償誤差： ≤±2.0℃
◆ 分辨力：1、0.1
◆ 時間范圍：1S～59.59H
◆ 計時精度：0.005 級
◆ 采樣周期：0.5 秒
◆ 控制周期： 繼電器輸出時的控制周期為2～120 秒可調
◆ 主控繼電器觸點輸出： AC220V/5A（阻性負載）
◆ 報警及時間繼電器觸點輸出：AC250V/3A（阻性負載）
◆ 驅動固態繼電器信號輸出：驅動電流≥15mA，電壓≥9V
◆ 電源：AC85V～242V（開關電源）, 50/60Hz，或其它特殊定貨
◆ 儀表工作環境： 溫度0～50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所

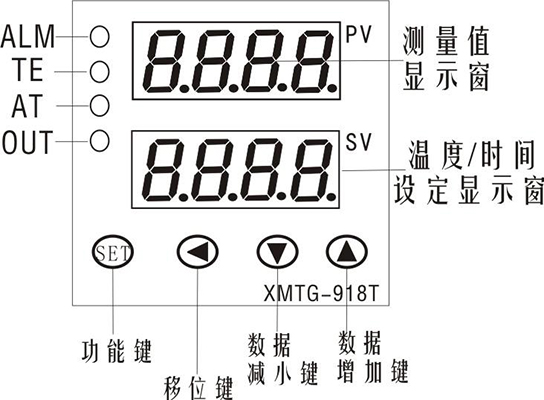

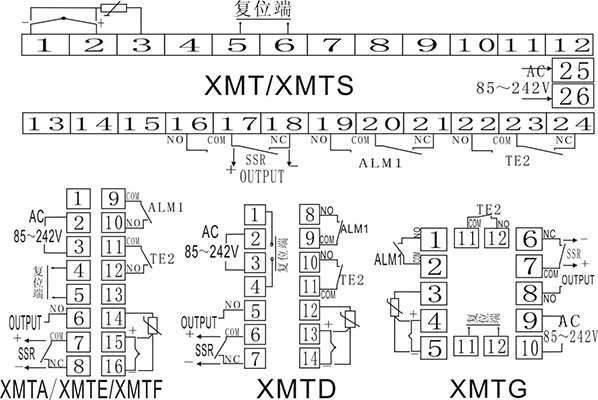

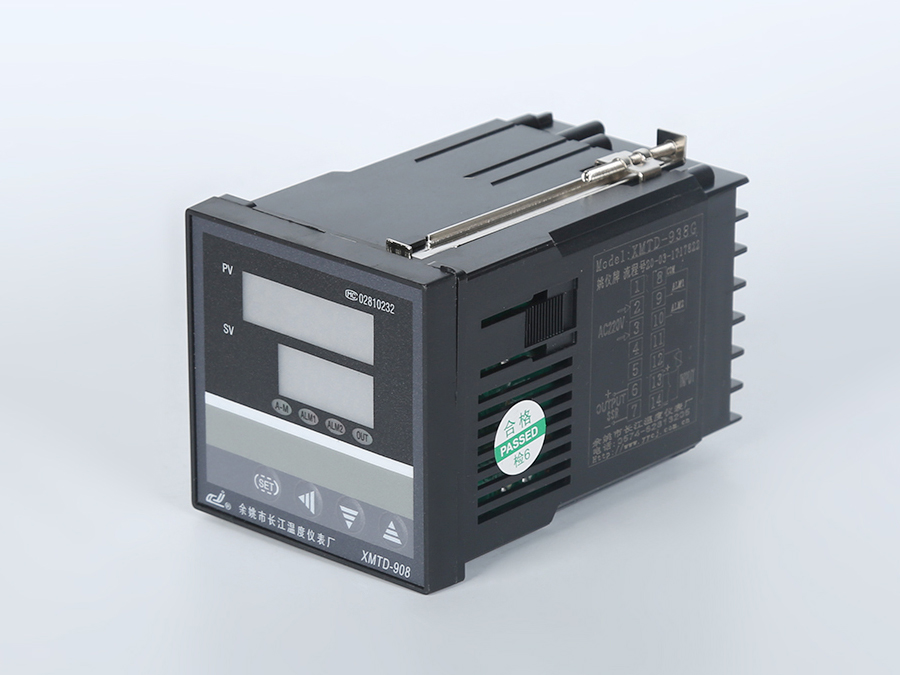

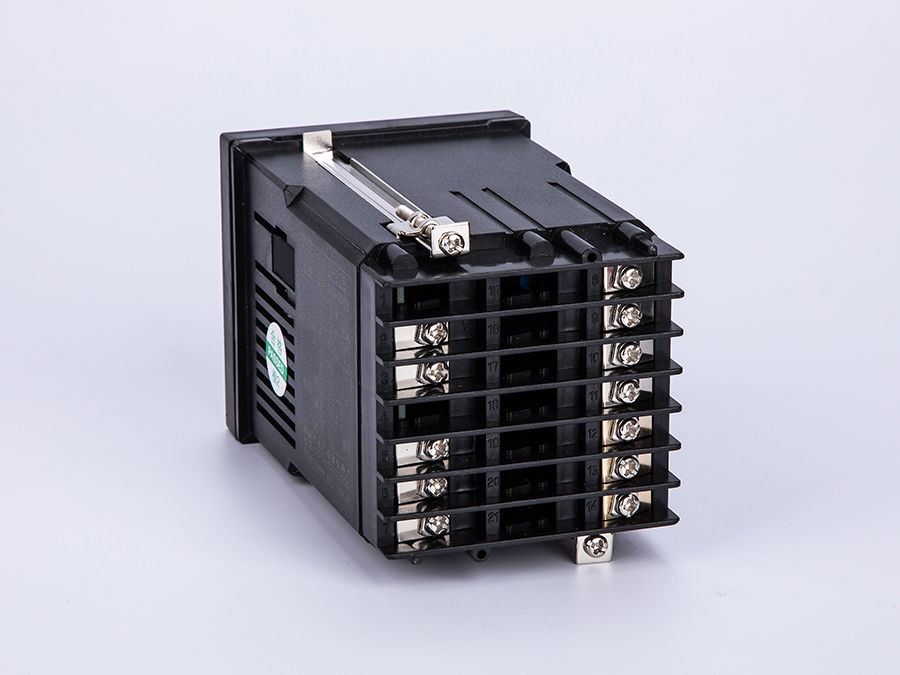

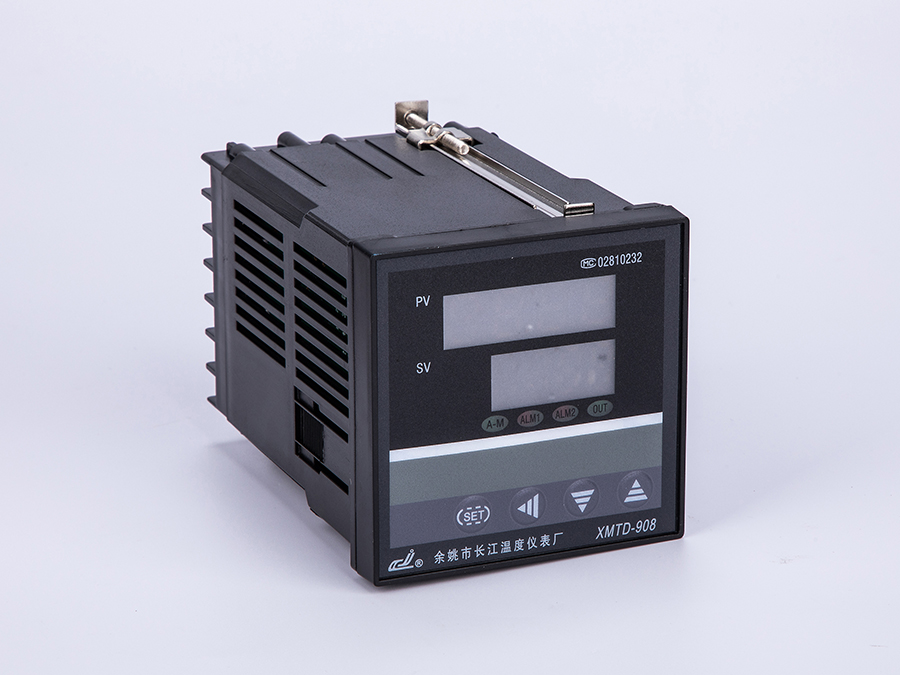

三、面板及接線圖（參考）

四、參數代碼及符號（儀表根據設置只開放表中相對應的參數項）

序號	提示符	名稱	設定范圍	說明	出廠值
0		給定值	范圍由P-SL、P-SH決定		50.0
1		計時時間設定	1～59：59	時間功能參考參數“ ” 對應面板上“TE”指示燈 需短接接線排上“RESET”才能計時	10
2		溫度報警值	上限報警范圍由P-SL、P-SH決定; 跟隨報警范圍為0.2～100.0	可設置為上限報警或跟隨報警溫度值	100
3		比例系數	0～200.0	其決定了系統比例增益的大小, P 越大, 比例的作用越小,過沖越小, 但太小會增加升溫時間 設置P=0，儀表轉為二位式控制狀態	8.0
4		積分時間	0～3000S	設定積分時間，以解除比例控制所 發生之殘余偏差, 太大會延緩系統達 到平衡的時間, 太小會產生波動	240
5		微分時間	0～200S	設定微分時間，以防止輸出的波動, 提高控制的穩定性	30
6		自整定	OFF：自整定功能關閉 ON：自整定功能開啟	自整定方式的選擇	OFF
7		繼電器比例控制周期	2~120秒	設定繼電器控制時的動作周期 二位式控制時無意義	20
8		主控回差	0.1~100.0	只有主控輸出為二位式(P=0)時才有意義	1.0
9		第一報警輸出的回差	0.1～100.0	用于報警觸點輸出的回差設定	1.0
10		傳感器誤差修正	±20.0	傳感器的誤差修正值	0
11		濾波系數	0～50	是測量采樣的軟件濾波常數。常數大， 測量值抗干擾能力強，但使測量速度 和系統響應時間變慢	20
12		密碼鎖	0～50	密碼鎖：為0 時，允許修改所有 參數，為1 時只能修改SP 與TE，大于 1 時，禁止修改所有參數	0
13		輸入類型	CU50（ ）、 PT100( )、K（ ）、E（ ）、 J（ ）、T（ ）、S（ ）、	CU50、PT 、K 、E 、J 、 T 、S	J
14		高滿度顯示值設定	P-SL～滿量程	可設定輸入信號的高滿度顯示	900
15		低滿度顯示值設定	量程起點～P-SH	可設定輸入信號的低滿度顯示	0
16		允許調節輸出量 最大值	OUTL～100.0	可實現輸出高限幅，位式輸出時無作用	100.0
17		允許調節輸出量 最小值	0.0～OUTH	可實現輸出低限位，位式輸出時無作用	0.0
18		報警輸出定義	0～1	‘0’ 上限報警  ‘1’ 跟隨報警	0
19		時間單位選擇	0～1	0：分、秒顯示  1：時、分顯示	0
20		正反控制選擇	ON/ OFF	OFF、作用（加熱輸出） ON、正作用（制冷輸出）	OFF
21		輸出方式	－	SSR 固態繼電器；RLP 繼電器輸出方式.	－
22		開機輸出功率	0～100	軟啟動功能, 表示首次上電后 儀表的輸出功率系數	0
23		華攝氏度選擇	℃/℉	C：℃ ； F：℉	C
24		顯示精度	ON/OFF	ON. 有小數點; OFF. 無小數點	OFF
25		時間功能選擇	0～3 （計時控制端接通）	0、常規908 溫度控制功能(自整定時該 參數應設置為0)； 1、達到溫度值開始計時，計時時間到 達后報警繼電器輸出（或蜂鳴器報警）， 儀表主控繼續加熱； 2、達到溫度值開始計時，計時時間到 達后報警繼電器輸出（或蜂鳴器報警）， 儀表主控停止加熱； 3、常規溫控+時間繼電器功能：上電計 時，時間到后報警繼電器吸合（或蜂鳴器報警）。 以上時間功能修改后，需重新上電后起作用。	0

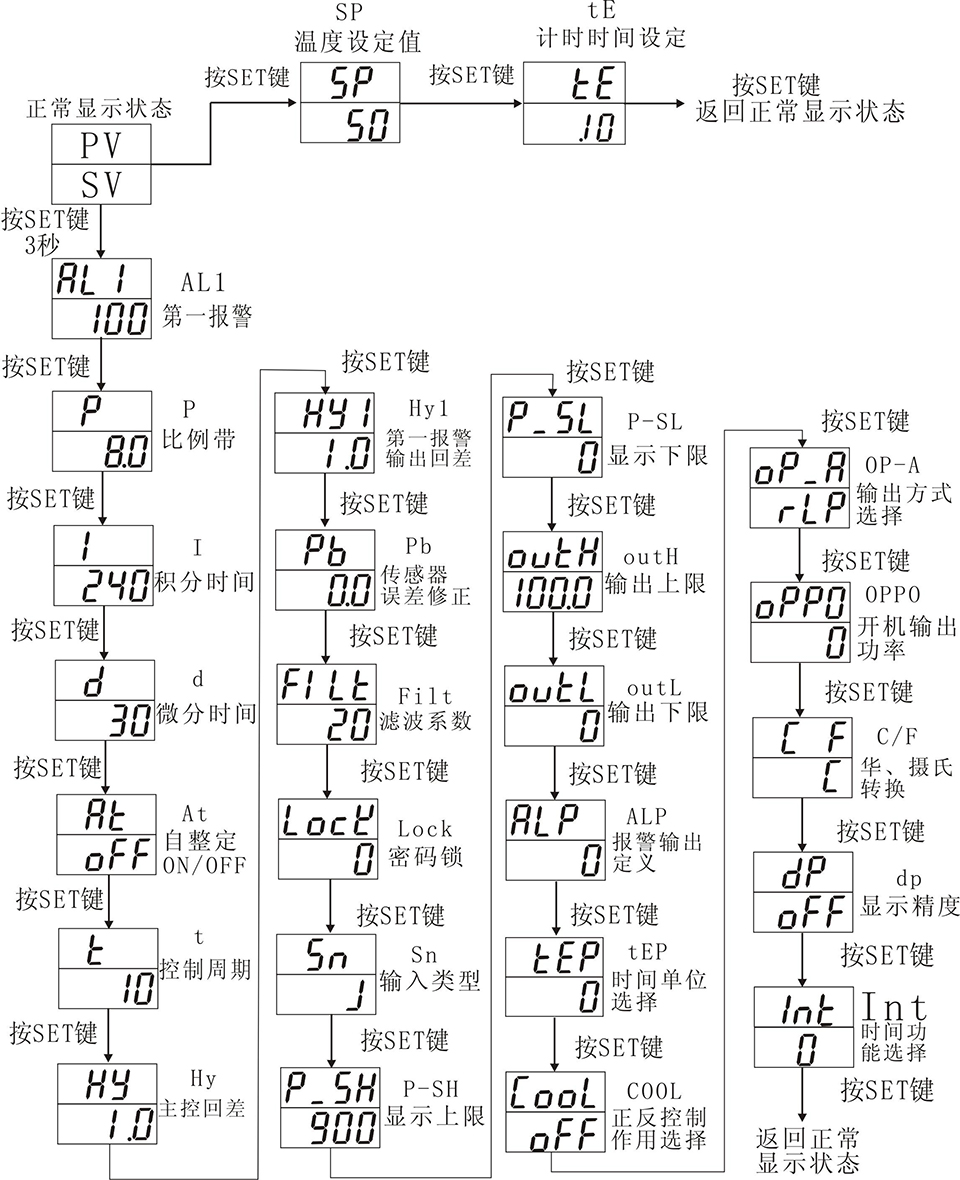

五、參數流程圖

六、參數設置方法

1、第一設置區（參數設置）

上電后，按SET 鍵約3 秒，儀表進入第一設置區，儀表將按參數代碼2～25 依次在上顯示窗顯示參數符號，下顯示窗顯示其參數值，此時分別按?、▼、▲三鍵可調整參數值，調好后按SET 鍵確認保存數據，轉到下一參數繼續調完為止。長按SET 將快捷退出，或者按SET+ 直接退出，如設置中途間隔10 秒未操作，儀表將自動保存數據，退出設置狀態。

儀表第13 項參數LOCK 為密碼鎖，為0 時允許修改所有參數此外禁止修改所有參數。為1 時只能修改與，大于1 時禁止修改所有參數。用戶禁止將此參數設置為大于50, 否則將有可能進入廠家測試狀態。

2、第二設置區（設定值與時間設置）

上電后，按SET 鍵后放開，儀表進入第二設置區，此時可按上述方法修改設定值“ ” ,再按SET 鍵顯示時間設定參數“ ”，修改方法同上。

3、手動恢復出廠設置：

若因客戶誤操作導致儀表參數錯亂不知該如何修改時，可將儀表關電，再次上電前按住▼鍵不松儀表指示燈和數碼管全亮，此時數碼管會交替顯示、，大約閃爍三次后即可松手，此時儀表恢復到出廠值，客戶可隨自己的要求改動其所需參數值

七、自整定方法

儀表首次在系統上使用，或者環境發生變化,發現儀表控制性能變差，則需要對儀表的某些參數如P、I、D 等數據進行整定，省去過去由人工逐漸摸索調整，且難以達到理想效果的繁瑣工作，具體時間根據工況長短不一，以溫度控制（反向）為例，方法如下：

在設置好給定值后，將回差‘HY’設置為0.5～1.0℃,將Int 設置為0（常規儀表狀態），將自整定參數AT 設置為ON，AT 燈開始亮，儀表進入自整定狀態，此時儀表為兩位式控制方式；儀表經過三次震蕩后，自動保存整定的P、I、D 參數,AT燈熄滅,自整定過程全部結束。注：①儀表整定時中途斷電，因儀表有記憶功能，下次上電會重新開始自整定。②自整定中，如須要人為退出，將自整定參數AT 設置為OFF 即可退出，但整定結果無效。

八、型號定義

XMT □  9  □  8  □-□
        ⑴ ⑵ (3) (4) (5) (6)

⑴ 外型尺寸標號（ mm）：
空格：160×80×120     開孔156×76；      S：80×160×120     開孔76×156；
A：96×96×110     開孔92×92；      D：72×72×110     開孔68×68；
E： 48×96×110     開孔44×92；      F：96×48×110     開孔92×44；
G：48×48×110     開孔44×44

⑵ 系列編號
⑶ 附加報警：‘1’：無報警輸出但有一組時間控制繼電器輸出‘3’：一組報警（上限報警或跟隨報警）與一組時間控制繼電器輸出； ‘5’ 無報警輸出但有一組時間控制蜂鳴器輸出
⑷ 輸入信號類型：‘8’：輸入信號自由互換
⑸ 主控制方式：‘空格’：繼電器常開常閉觸點輸出；‘G’：固態繼電器調節輸出；
⑹ 后綴：T:時間功能K：通訊功能
